Startech CN V
Prelucrare lemn masiv — SCM Group
Mașină CNC avansată de găurire cu masă de lucru fixă și capacitate de mobilitate a piesei. Permite găurirea verticală pe suprafețe de panou și operațiuni de găurire orizontală.
Startech CN V este un centru CNC de găurire proiectat pentru prelucrarea de precizie a lemnului masiv și operațiuni de prelucrare a panourilor. Combină tehnologia electroaxelor multi-axă cu capacitate de tăiere integrată pentru a gestiona fluxuri de lucru cu găurire verticală și orizontală pe panouri din lemn cu dimensiuni cuprinse între 300×90 mm și 3000×900 mm. Mașina oferă o soluție mid-range pentru ateliere care necesită o precizie repetabilă fără o amprentă industrială la scară completă.

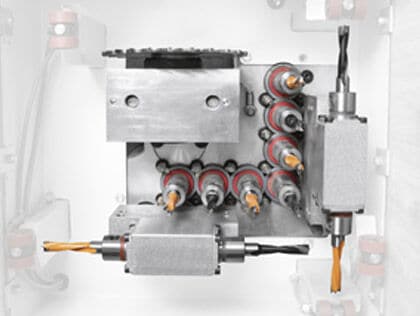

Arhitectura mașinii se concentrează pe un sistem de electroaxe distribuite: 2 electroaxe pe axa X, 2 pe axa Y și 7 pe axa Z (cu logică de poziționare comună), permițând operațiuni simultane sau secvențiale pe mai multe puncte de găurire. Lama fixă integrată funcționează la 5700 RPM cu diametru de 125 mm, oferind capacitate de tăiere transversală în direcția X. Viteza de traversare pe axele X-Y atinge 20 m/min, echilibrând eficiența ciclului cu precizia. Toate electroaxele funcționează la 4460 RPM cu putere motor de 2,2 kW, potrivite pentru găurirea standard a lemnului și sarcini ușoare de frezare în stoc de lemn masiv cu grosime până la 50 mm.
Această mașină servește atelierelor de prelucrare a lemnului de dimensiuni medii și facilităților de producție mici până la medii care prelucrează componente pentru mobilă, piese de mobilier și moluturi arhitecturale. Se adresează operațiunilor care necesită găurire coordonată în mai multe puncte, prelucrare de margini și volume de producție intermediare, unde abordările manuale sau cu electroax singular devin ineficiente. Design-ul cu masă fixă și manipulare mobilă a piesei optimizează pentru prelucrarea în loturi.
Specificații tehnice
Axe
| Dimensiuni panou maxime X-Y-Z | 3000 x 900 x 50 mm |
| Dimensiuni minime panou X-Y-Z | 300 x 90 x 10 mm |
| Viteza maximă axele X-Y | 20 m/min |
Cap de găurire
| Axe (axa X) | 2 (1+1) n. |
| Axe principale (axa Y) | 2 (1+1) n. |
| Fusuri (axa Z) | 7 (4X-4Y di cui uno in comune) n. |
| Direcție tăiere lama integrată fixă | X |
| Diametru lame | 125 mm |
| Grosimea lamei | 6 mm |
| Putere motor | 2.2 kW |
| Viteza de rotație a arborilor | 4460 RPM |
| Viteza de rotație a lamei | 5700 RPM |
Aplicații
Prelucrare panouri
industrial workshopOperațiile de prelucrare a panourilor pentru substraturi laminat sau cu furnir beneficiază de găurire la viteză mare și tratare de muchii într-o singură mașină. Mașina prelucrează panouri cu lungimea până la 3000 mm și lățimea 900 mm, suportând găurire în loturi pentru găuri de țaruși de raft, buzunare de blocuri de colț și găuri de montaj pentru hardware în producția de mobilă demontabilă și mobilă comercială la volume medii-înalte.
Prelucrări lemn arhitecturale
medium workshopElementele arhitecturale personalizate—uși cu paturi, componente de ferestre, ansambluri detaliate de ornamente—necesită găurire multi-punct precisă pentru hardware de asamblare și îmbinări. Configurația spindle distribuită a Startech CN V și capacitatea de tăiere cu lamă fixă susțin atât fluxurile de lucru de găurire, cât și de prelucrare a marginilor pe componente individuale sau în loturi, permițând personalizarea cu tiraj mic cu repetabilitate CNC.
Fabricarea mobilei
medium workshopStartech CN V excelează în prelucrarea componentelor cutiei pentru mobilă, găurire de găuri de cep coordonate, locații de buzunare și cupe pentru balamale pe panouri până la 3000×900 mm. Poziționarea multi-axă a spinei permite operații simultane pe suprafețe față și muchie în configurații unice, reducând manipularea și îmbunătățind toleranțele de aliniere a găurilor critice pentru asamblarea mobilei. Producție tipică: 20-40 seturi de mobilă pe schimb folosind programe nesting de panouri.
Producție mobilă
medium workshopProducția componentelor de mobilă—zarguri de masă, piese de scaun, cadre de panouri—beneficiază de capacitatea mașinii de a găuri multiple modele de cep sau buzunare pentru șuruburi într-o singură trecere. Viteza X-Y de 20 m/min minimizează timpul de ciclu între piese, în timp ce cei 7 spindle Z-axis gestionează secvențe de găurire complexe (sus, jos, muchie) fără repositionarea piesei. Lama integrată adaugă tăiere transversală pentru crestături și caneluri pe lemn masiv.
