Accord 50 FXM
CNC-Bearbeitungszentren — SCM Group
5-Achs-CNC-Bearbeitungszentrum mit mobiler Portalstruktur, entwickelt für die Herstellung komplexer und großformatiger Objekte.
Das Accord 50 FXM ist ein 5-Achs-CNC-Bearbeitungszentrum auf einer mobilen Portalplattform, das für die Präzisionsbearbeitung von komplexen, großformatigen Holzkomponenten in Produktionsumgebungen entwickelt wurde. Die flexiblen Arbeitsfeldkonfigurationen—von 3650×1600mm bis 6170×2120mm—ermöglichen die Bearbeitung von Komponenten, die die Kapazität herkömmlicher Festbettmaschinen überschreiten, während die mobile Portalstruktur eine schnelle Neupositionierung und optimiertes Nesting für die Serienproduktion ermöglicht.
Die Maschine bietet wettbewerbsfähige Geschwindigkeiten auf allen Achsen (X-Y: 95-80 m/min, Z: 30 m/min) mit einer 17-kW-Elektrospindel, die 24.000 U/min für hochauflösende Profilierung, Kantenbearbeitung und Detailarbeiten erreicht. Der 5-Achs-Fräskopf integriert sich mit einem umfangreichen Werkzeugspeichersystem: 12 Positionen am Bearbeitungskopf, 48 Positionen im hinteren Speicher und 12 zusätzliche seitlich angebrachte Positionen—insgesamt 72 Werkzeugpositionen—ermöglichen lange Produktionsläufe ohne Unterbrechung. Die dedizierte Bohreinheit mit bis zu 26 vertikalen und horizontalen Spindelpositionen bei 8000 U/min eliminiert Sekundärvorgänge für Lochmatrizen, Dübellöcher und Taschenbohren in ebenen und 3D-Komponenten.
Das Accord 50 FXM richtet sich an mittelständische bis industrielle Holzbearbeitungsbetriebe, die Schrankfronten, modulare Möbelsysteme, Architekturholzarbeiten und Massivholzkomponenten in Mengen von 50-500+ Einheiten pro Monat produzieren. Es eignet sich besonders für Werkstätten, die CNC-Fräsen mit integriertem Bohren kombinieren und Flexibilität über verschiedene Produkt-SKUs ohne zusätzliche Erweiterungen benötigen.
Technische Daten
Arbeitsbereiche

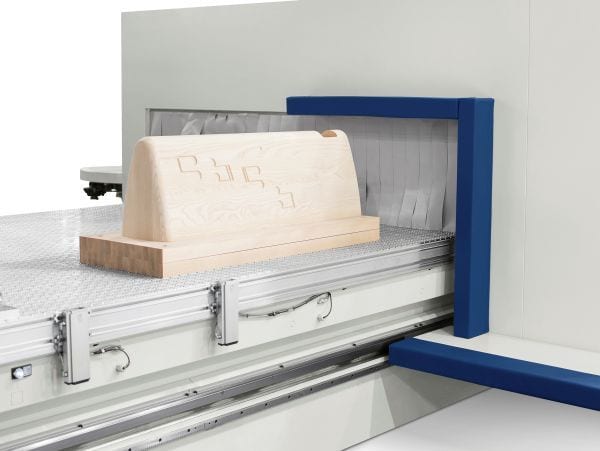

| X-Y-Z-Achsen Abmessungen | 3650x1600x500 | 4970x1600x500 | 6170x1600x500 | 3650x2120x500 | 4970x2120x500 | 6170x2120x500 mm |
Achsen
| Max. Geschwindigkeit X-Y-Z-Achsen | 95-80-30 m/min |
Fräseinheit
| Motorleistung Elektrospindel 5-Achsen (max.) | 17 kW |
| Drehzahl der 5-Achs-Elektropindel (max.) | 24000 rpm |
Werkzeugwechsler
| Werkzeugspeicher am Bearbeitungskopf | 12 positions |
| Hinteres Werkzeugmagazin | 48 positions |
| Seitlicher Werkzeugmagazin | 12 positions |
Bohreinheit
| Vertikale und Horizontale Spindeln (Max.) | 26 n. |
| Drehzahl der Bohreinheit (max.) | 8000 rpm |
Anwendungen
Massivholzhandwerk Spezialität
medium workshopKleine bis mittlere Hersteller hochwertiger Holzprodukte—wie Dekorationskästen, geschnitzte Paneele und Spezialkomponenten—nutzen die 5-Achs-Spindel und den 17-kW-Motor, um komplexe Reliefarbeiten, Fasen und 3D-Oberflächen in massiven Hartholzern bei 24.000 U/min auszuführen. Die flexiblen Arbeitsbereichskonfigurationen ermöglichen sowohl feines Detailwork als auch größere Spezialteile und unterstützen die Chargenfertigung von 50-150 Einheiten pro Produktionszyklus.
Maßgefertigte architektonische Holzbearbeitung
medium workshopVertragsmöbelbauer nutzen die 5-Achsen-Fähigkeit und den großzügigen Arbeitsbereich zur Herstellung von maßgeschneiderten Formteilen, gekrümmten Paneelen, dekorativen Bildschirmen und kundenspezifischen architektonischen Komponenten aus Massivholz und technischen Platten. Der mobile Portalkran ermöglicht effizientes Nesting verschiedener Teilgrößen in einzelnen Produktionslosen und reduziert die Rüstzeit zwischen kundenspezifischen Aufträgen, während enge Toleranzen bei komplexen 3D-Profilen eingehalten werden.
Herstellung modularer Möbelsysteme
industrial workshopHersteller von modularen und selbstmontagefähigen (RTA) Möbelsystemen profitieren von der Fähigkeit der Maschine, standardisierte Platten, Rahmen und Komponenten mit integrierten Dübellöchern, Taschennuten und Kantenprofilen in hohen Volumen herzustellen. Die Elektropindel mit 24.000 U/min gewährleistet saubere Kantqualität auf furnierten und Massivholzoberflächen, während die 26er-Spindelkonfiguration der Bohreinheit die Montagepreparation beschleunigt und die nachgelagerten Arbeitskosten bei Produktionsserien von 500+ Einheiten monatlich reduziert.
Herstellung von Schrankpaneelen
industrial workshopDer Accord 50 FXM bearbeitet große Schranktafeln und Komponentenpaneele (bis zu 6170×2120 mm) mit integriertem Bohren für Scharnierbecher, Griffe und Regalstifte über mehrere Taschen in einem Durchgang. Die Werkzeugkapazität von 72 ermöglicht die kontinuierliche Ausführung von Profilierungs-, Kantenfrässchneide-, Taschenfräs- und Bohrvorgängen ohne Werkzeugwechsel und unterstützt die Produktion von 200+ Schrankgarnituren pro Monat mit minimalem Bedienungsaufwand und hoher Maßgenauigkeit.
