Gabbiani AF
Plattenbearbeitung — SCM Group
Die Gabbiani AF ist eine automatische Einzelblatt-Balkensäge für flexible Plattenzuschnitte mit maßgeschneiderten Lösungen, die auf Produktionsanforderungen abgestimmt sind. Sie verfügt über variable Geschwindigkeitsregelung und optional motorisiertes Hauptblatt für erhöhte Vielseitigkeit.
Die Gabbiani AF ist eine automatische Einzelblatt-Balkensäge, die speziell für hochpräzise Plattenzuschnitte in industriellen Produktionsumgebungen entwickelt wurde. Sie liefert konsistente, wiederholbare Schnitte auf Schichtmaterialien mit konfigurierbaren Schnittlängen von 3200mm bis 5900mm und berücksichtigt verschiedene Plattenbreiten und Produktionsspezifikationen. Die Maschine zeichnet sich in flexiblen Zuschnittabläufen aus, bei denen Anpassung entscheidend ist, um Kundenspezifikationen ohne lange Rüstzeiten zu erfüllen.

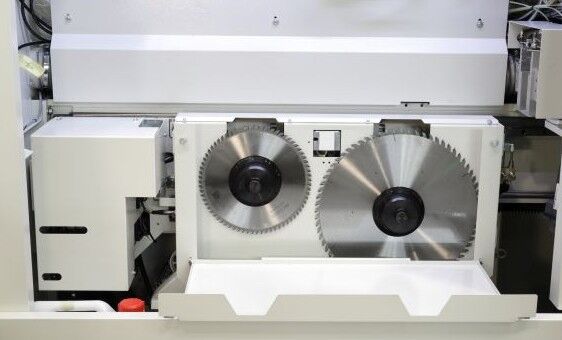

Die Gabbiani AF unterscheidet sich durch variable Vorschubgeschwindigkeit (0–180 m/min) und optionale motorisierte Drucksysteme, die es Bedienern ermöglichen, die Schnittgeschwindigkeit je nach Materialtyp und Oberflächenqualitätsanforderungen zu optimieren. Zwei Blatthöhenoptionen—115mm und 130mm—bieten Flexibilität für verschiedene Plattendicken, während die integrierte Scoring-Einheit (5395 g/min) saubere Querschnitte in laminierten Platten und furnierten Materialien gewährleistet. Motorkonfigurationen bis 27 kW mit Frequenzumrichterregelung liefern responsives Energiemanagement, reduzieren Belastung auf empfindliche Materialien und halten gleichzeitig den Produktionsdurchsatz.
Diese Maschine ist auf mittlere bis große Produktionsbetriebe und Werkstätten ausgerichtet, die Verbundplatten, furnierte Platten und Engineered-Wood-Produkte in Chargen von über 50 Einheiten täglich verarbeiten. Sie bedient Hersteller, die sowohl standardisierte Schnitte als auch Maßzuschnitte benötigen—wie Küchenmöbelhersteller, Architektur-Tischlereien und Plattenvertriebe—wo Materialverschwendungsminderung und Schnittqualität entscheidend sind.
Technische Daten
Arbeitsbereiche
| Schnittlänge | 3200 | 3800 | 4500 | 5900 mm |
Schneideinheit
| Blattüberstand AF 115 | 115 mm |
| Sägeblattvorstand AF 130 | 130 mm |
| Variable Geschwindigkeit des Sägewagens | 0 - 180 m/min |
| Drücker mit variabler Geschwindigkeit | 90 m/min |
| Main Blade Speed 50 Hz | 3533 g/min |
| Ritzgeschwindigkeit 50 Hz | 5395 g/min |
| Durchmesser des Hauptblatts AF 115 | 420 mm |
| Hauptklinge Durchmesser AF 130 | 450 mm |
| Durchmesser des Kratzermessers | 210 mm |
Motoren
| Hauptblatt-Motorleistung S6 - 40% AF 115 | 11 kW |
| Motorleistung mit Inverter AF 115 | 15 | 18 | 22 kW |
| Motorleistung mit Frequenzumrichter AF 130 | 15 | 18 | 22 | 27 kW |
| Blattmotor der Scoring-Einheit 50 Hz | 2.2 kW |
Spannung

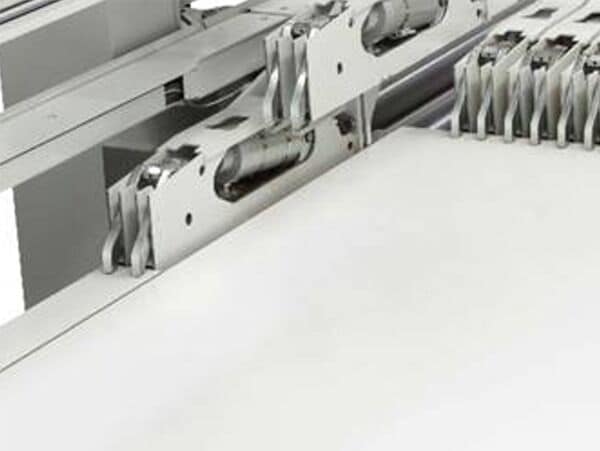

| Anzahl der Spannmittel | 6 std |
Anwendungen
Verarbeitung von Sperrholzpanelen
industrial workshopPlattenverteiler und Bodenhersteller nutzen die Scoring-Einheit und den motorisierten Vorschub des Gabbiani AF zur Verarbeitung von Brettsperrholz (CLT), Massivholzzuschnitten und Verbundlaminate mit Produktionsgeschwindigkeiten von über 200 Schnitten pro Schicht. Motorisierte Konfigurationen (15–27 kW Inverteroptionen) verhindern ein Festfahren des Sägeblattes beim Schneiden dichter, mehrschichtiger Baugruppen mit Projektionstiefen bis 150 mm und gewährleisten eine konsistente Schnittbreite und Maßhaltigkeit über gesamte Produktionslose.
Individuelle Sägewerk-Fertigung
medium workshopArchitektur-Millwork und maßgefertigte Möbelwerkstätten nutzen den flexiblen Längennbereich (3200–5900mm) und den Schlitten mit variabler Geschwindigkeit des Gabbiani AF, um kundenspezifische Aufträge in kleinen Auflagen mit mehreren Sizing-Spezifikationen ohne Umrüstung zu bewältigen. Das optionale motorisierte System reduziert Operatorermüdung bei wiederholten Schüben, während präzise Schnitte auf Spezialmaterialien wie exotische Furniere und kantengebundene Substrate für hochwertige Wohn- und Gewerbeproject bewahrt werden.
Paneelzuschnitt-Operationen
industrial workshopGroßvolumige Plattenzuschnittoperationen nutzen die Gabbiani AF als sekundäres Dimensionierungswerkzeug nach primären Spaltsägen und schneiden grob zugeschnittene Platten quer in standardisierte Komponentenkits für nachfolgende Bearbeitung. Das sechspunkt-Spannsystem stabilisiert große, dünne Platten (gebräuchlich bei Tür- und Trennwandherstellung), während der Klingendurchmesser von 420mm oder 450mm tiefe Schnitte ohne mehrere Durchgänge ermöglicht und damit die Zykluszeit bei engtoleranzierten Operationen reduziert.
Möbelpanelzuschnitt
industrial workshopMöbelhersteller verwenden die Gabbiani AF zum Querschneiden von Plattenzuschnitten (typischerweise Längen von 3200–4500mm) auf präzise Bauteilabmessungen vor der Kantenbeschichtung und Montage. Der Sägeblattüberstand von 115mm bewältigt standardmäßige 18mm-Melamin und MDF effizient, während die variable Geschwindigkeitsregelung (0–180 m/min) langsamere Vorschübe auf vorfertig furniertem Platten ermöglicht, um Ausrisse zu vermeiden. Der integrierte Scorer verhindert Ausrisse an sichtbaren Kanten, was für hochglänzend lackierte Möbelfronten kritisch ist.
