Area X
Centros de mecanizado CNC — SCM Group
Un centro de mecanizado CNC de 5 ejes con estructura de pórtico móvil, diseñado para la producción de paredes X-lam/CLT, suelos y vigas curvas de madera laminada.

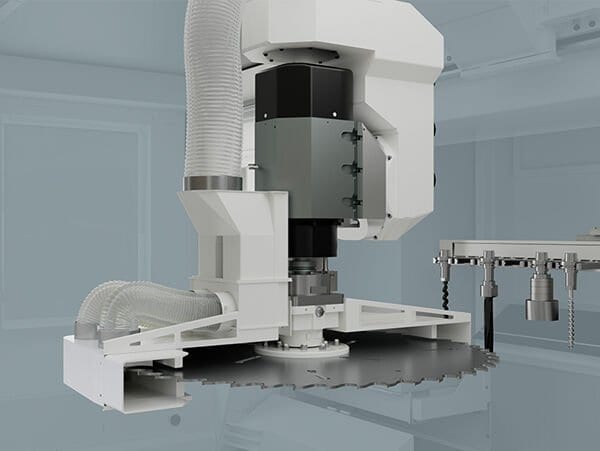

Area X es un centro de mecanizado CNC de 5 ejes con estructura de pórtico móvil, diseñado específicamente para la producción a gran escala de elementos estructurales de construcción en madera. Procesa paneles de madera estratificada cruzada (CLT/X-lam), suelos de madera maciza y vigas curvas de madera laminada con capacidad simultánea multi-eje, permitiendo geometrías complejas, socavados y ángulos compuestos en una única configuración.
La máquina acepta piezas de trabajo de hasta 36.000 mm de largo y 3.600 mm de ancho, con espesores de material que van de 20 a 360 mm, lo que la hace adecuada para paneles de pared y suelo de tamaño completo sin reposicionamiento secundario. La unidad de fresado proporciona 30 kW (S1) a velocidades de hasta 12.000 rpm con 47,7 Nm de par, apoyada por acoplamiento de herramientas HSK 80F y cambiador automático de herramientas de 15 posiciones para ciclos de producción desatendidos. Un diámetro de hoja de sierra de 1.020 mm permite operaciones de corte recto y curvo en madera estratificada y maciza en un único paso.
Area X se dirige a fabricantes industriales de construcción en madera y plantas de prefabricación que producen componentes de vivienda volumétrica, ensambles de madera estructural y elementos curvos arquitectónicos. La máquina está diseñada para series de producción de 100+ unidades mensuales donde la consistencia de paneles, la precisión dimensional y la reducción de residuos de material impactan directamente la rentabilidad. Su diseño de pórtico permite carga/descarga rápida de material manteniendo las tolerancias de precisión críticas para el ensamble ajustado de CLT y madera laminada.
Especificaciones técnicas
Áreas de trabajo
| Rango de longitud del elemento | 1,100 - 36,000 mm |
| Rango de ancho de elemento | 500 - 3,600 mm |
| Rango de espesor del elemento | 20 - 360 mm |
| Dimensiones base Worktable PRO | 16 - 20 - 24 - 32 - 36,000 x 3,600 mm |
Unidad de fresado
| Potencia máxima (S1) | 30 kW |
| Velocidad máxima de rotación | 12,000 rpm |
| Par máximo (S1) | 47.7 Nm |
| Diámetro de la hoja de sierra | 1,020 mm |
Cambiadores de herramientas
| Sujeción de herramienta | HSK 80F |
| Herramientas disponibles | 15 pcs |
Aplicaciones
prefabricación de construcciones de madera
industrial workshopMecanizado completo de kits de marco de madera prefabricado—corte, taladrado y fresado de detalles de conexión en postes, vigas y arriostres en una sola pasada—utilizando la capacidad simultánea de 5 ejes para ángulos de ensamblaje complejos. La longitud de trabajo de 36 m acomoda miembros estructurales de longitud completa, eliminando operaciones secundarias y reduciendo el tiempo de ensamblaje en obra un 40-60%.
Procesamiento de vigas de madera laminada curvada
industrial workshopCon control simultáneo de 5 ejes, las máquinas Area X procesan vigas glulam curvadas para aplicaciones arquitectónicas y estructurales, incluyendo complejas molduras de corona, juntas de costura y cavidades de apoyo. El husillo de 30 kW y la capacidad de 12.000 rpm mantienen el acabado superficial en geometría de veta curva, mientras que el pórtico móvil acomoda vigas de hasta 36 metros, permitiendo la producción sin interrupciones de componentes glulam premium para proyectos de marcos de madera comerciales.
Producción de paneles de pared CLT
industrial workshopArea X corta, fresea y mecaniza muescas, aberturas de ventanas/puertas y detalles de conexión en paneles de pared CLT de hasta 36.000 × 3.600 mm en una sola operación. La capacidad de 5 ejes permite orificios de taladro angulados y carpintería compuesta sin reposicionamiento manual, reduciendo el tiempo de ciclo de horas a 30-45 minutos por panel y soportando volúmenes de producción de 50-80 paneles por turno para proyectos de construcción modular de varios pisos.
Fabricación de elementos de pisos de ingeniería
industrial workshopArea X fresadora perfiles de lengüeta y ranura, instala sistemas de fijación mecánica y corta marcas de registro en paneles de suelo de ingeniería de madera maciza o compuesta desde 500 mm de ancho, con control de espesor de 20 a 360 mm. El cambiador de 15 herramientas permite cambios rápidos de perfil entre tipos de pisos, soportando producción en lote de más de 200 elementos de piso diarios con las tolerancias de repetibilidad requeridas para instalaciones residenciales y comerciales grandes.
