Hypsos
Centri di lavoro CNC — SCM Group
Centro universale di lavorazione a 5 assi con cabina integrata, progettato per interior designer e lavorazione tridimensionale di elementi con forme complesse o grandi dimensioni.
L'Hypsos è un centro di lavorazione CNC universale a 5 assi, progettato per operazioni di fresatura ad alta precisione, foratura e profilatura 3D su geometrie complesse e componenti di grandi dimensioni. Realizzato sulla base dell'architettura a cabina integrata del Gruppo SCM, la macchina offre controllo simultaneo a 5 assi con capacità di rotazione B (±120°) e rotazione C (±270°), consentendo la lavorazione in un'unica operazione di forme multifaccettate e scultoree senza riposizionamento manuale.
La fondazione tecnica della macchina comprende sei dimensioni di piattaforma configurabili che variano da 3600–6000 mm sull'asse X e 1800–2600 mm sull'asse Y, con una corsa Z fissa di 1200 mm. L'elettromandrino di fresatura offre potenza massima di 20 kW fino a 24.000 rpm, supportando sia l'asportazione aggressiva di materiale che la finitura di precisione in un'unica operazione. Le velocità di rapido di 80 m/min sugli assi X-Y e 70 m/min sull'asse Z riducono al minimo i tempi improduttivi. La flessibilità di immagazzinamento utensili – sia 8–12 posizioni lineari che carosello circolare con 20 posizioni – si adatta alle esigenze di flusso di lavoro misto senza cambio utensili in macchina.
L'Hypsos serve laboratori di falegnameria di medie-grandi dimensioni e produttori industriali di mobili che lavorano legno massello, pannelli ingegnerizzati e materiali compositi. La sua architettura a 5 assi elimina operazioni di posizionamento secondario per elementi di design d'interni, giunzioni personalizzate e componenti architettoniche, rendendola economica per la produzione in piccoli-medi lotti e lavori personalizzati. Il design della cabina integrata garantisce la sicurezza dell'operatore e il contenimento della polvere in operazioni continue.
Specifiche tecniche
Assi
| Corsa asse X | 3600 | 3600 | 4800 | 4800 | 6000 | 6000 mm |
| Corsa asse Y | 1800 | 2600 | 1800 | 2600 | 1800 | 2600 mm |
| Corsa asse Z | 1200 mm |
| Velocità Assi X-Y-Z | 80-80-70 m/min |
| Rotazione B | +/- 120 degrees |
| Rotazione C | +/- 270 degrees |
Unità di fresatura
| Potenza motore max. | 20 kW |
| Velocità di rotazione max | 24000 rpm |
Cambi utensili
| Deposito lineare utensili | 8 | 12 positions |
| Archiviazione circolare degli utensili | 20 positions |
Applicazioni
Lavorazione architettonica
industrial workshopGli studi architettonici personalizzati che producono rivestimenti interni, sistemi di pannelli e componenti modellati utilizzano l'Hypsos per lavori di precisione ad alto volume su MDF, impiallacciature in legno duro e substrati compositi. La mandrino da 20 kW e la capacità di 24.000 rpm gestiscono sia la rimozione di materiale grossolano (profilatura dei bordi) che la finitura fine (lavori di dettaglio), mentre lo stoccaggio flessibile degli utensili (8–20 utensili) supporta strategie di utensili misti senza interruzioni della produzione su variazioni di design specifiche della costruzione.
Componenti mobili personalizzati
medium workshopI produttori di telai di sedute personalizzati, basi di tavoli scultorei e pannelli decorativi intagliati beneficiano della capacità simultanea a 5 assi della Hypsos per lavorare curve e contorni complessi nel legno massello senza setup intermedi. La piattaforma 6000×2600 mm accoglie pannelli a grandezza naturale e grandi grezzi, mentre la rotazione B di ±120° e la rotazione C di ±270° consentono foratura e profilatura angolare per giunzioni mortasa-tenone e montaggio hardware integrato in una singola operazione.
intaglio 3D lavori scultorei

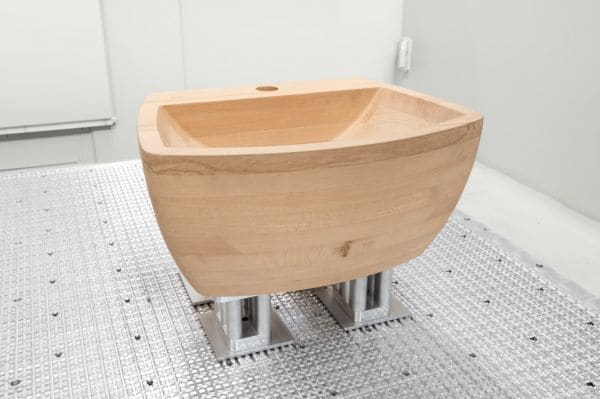

small workshopLaboratori artigianali e orientati al design che producono elementi scolpiti in legno, intarsi decorativi e componenti a forma libera sfruttano il vero controllo simultaneo a 5 assi dell'Hypsos per lavorare geometrie organiche e multidirezionali. Il design integrato della cabina garantisce un'operazione sicura e una visibilità ottimale, mentre i rapidi cambi utensile tramite stoccaggio lineare o carosello accelerano le transizioni tra passate di sgrossatura e finitura su lavori di dettaglio intricati.
Produzione di ante per armadi
medium workshopI costruttori specializzati di mobili e produttori di porte utilizzano Hypsos per lavorare porte a pannello rialzato, assiemi a telaio e pannello, e montanti profilati con profili di spigolo integrati e scanalature di fresatura. La velocità di traversamento XY di 80 m/min e il carousel utensili efficiente riducono al minimo il tempo di ciclo su lotti ripetuti, mentre la capacità a 5 assi consente foratura di cerniere angolate e combinazioni di profili su singoli semilavorati.
