Morbidelli M220
Centre de prelucrare CNC — SCM Group
Centru avansat de prelucrare CNC cu cap de găurire dublu care reduce ciclurile de găurire cu 70% comparativ cu modelele concurente. Conceput pentru operații de frezare, găurire și aplicare cant pe elemente din lemn masiv.
Morbidelli M220 este un centru de prelucrare CNC de înaltă performanță, proiectat pentru prelucrarea multi-operație a componentelor din lemn masiv și a materialelor pe bază de panouri. Această mașină consolidează operațiile de frezare, găurire și aplicare cant într-o platformă integrată unică, eliminând manipularea secundară și reducând timpii ciclului în fluxurile de producție.

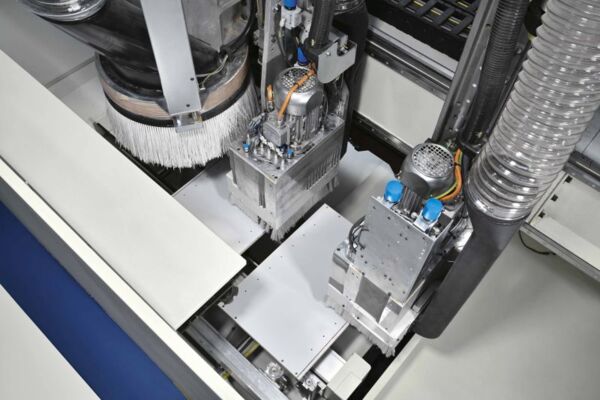

Arhitectura M220 se concentrează pe un sistem de găurire cu electroax dual cu până la 34 de electroaxe verticale independente și 22 de electroaxe orizontale funcționând la 8000 rpm, completate de o unitate de frezare de 15 kW capabilă de 24000 rpm. Această configurație permite găurirea simultană multi-punct pe piese, menținând toleranțe de precizie. Mașina oferă trei opțiuni de arie de lucru (3110×1620, 3710×1620 sau 5510×1620 mm) pentru a se adapta la dimensiuni variate de componente, cu viteze vectoriale atingând 78 m/min în modul Pro-Speed și un schimbător de scule cu 60 de poziții pentru operare flexibilă. Pasajul pe axa Z de 180 mm acomodează stocuri mai groase și aplicații de aplicare cant.
M220 este conceput special pentru mediile de producție de dimensiuni medii până mari care prelucrează elemente din lemn masiv, inclusiv componente de mobilă, cadre de mobilă, panouri de uși și tâmplărie arhitecturală. Mașina excelează în scenarii de producție în loturi unde complexitatea modelelor de găurire și eficiența ciclului de găurire impactează direct debitul. Unitatea auxiliară de frezare de 4,5 kW cu funcționalitate integrată de lamă 0-90° adaugă capacitate de profilare și finisare a muchiilor fără a necesita.
Specificații tehnice
Zone de lucru
| Dimensiuni axe X-Y | 3110x1620 | 3710x1620 | 5510x1620 mm |
Axe
| Viteza vectorială (Pro-Space) | 56 m/min |
| Viteză vectorială (Pro-Speed) | 78 m/min |
| Trecere panou axa Z | 180 mm |
Unitate de frezare
| Putere motor (max.) | 15 kW |
| Viteza de rotație | 24000 rpm |
| Auxiliary Routing Unit Motor Power (Max.) | 4.5 kW |
| Viteza de rotație a unității de frezare auxiliare (max.) | 18000 rpm |
Schimbătoare de scule
| Scule disponibile pe schimbătorul de scule (max.) | 60 places |
Unitate de găurire
| Axe verticale independente (max.) | 34 n. |
| Vârfuri orizontale independente (Max.) | 22 n. |
| Viteza de rotație (Max.) | 8000 rpm |
| Lame integrate în X | 2 n. |
| 0-90° Blade Unit Motor Power (Max.) | 2.2 kW |
| 0-90° Blade Unit Rotation Speed (Max.) | 6000 rpm |
Aplicații
pregătire asamblare cadru mobilă
medium workshopPreprocesare componentelor mobilierului din lemn (canapele, scaune, mese) care necesită atât operații de frezare pentru finisarea profilelor, cât și găurire de precizie pentru cepuri/buzunare de asamblare. Dispunerea cu dublu ax al M220 gestionează modelele de găuri pentru asamblări multi-punct în timp ce unitatea de frezare profilează simultan marginile, consolidând doi pași separați de mașină într-o singură operație.
Elemente personalizate prelucrare arhitecturală
medium workshopProducția de elemente arhitecturale din lemn personalizate—panouri perete, muluri curbe, cadre decorative—necesitând rutare de precizie la 24000 rpm combinată cu găurire strategică pentru hardware-ul de asamblare. Schimbătorul de scule cu 60 de poziții acomodează varietatea de freze de profilare și scule de găurire tipice în mediile jobshop, în timp ce unitatea de rutare auxiliară de 4,5 kW permite operații simultane de profilare și rutare pe față.
producție componente dulapuri
industrial workshopProducție de volum mare a lateralelor dulapelor, rafturilor și cadrelor interne care necesită multiple modele de găurire pentru știfturile rafturilor, cepurile și montajul fierăstrăului. Cei 34 de arbori verticali și 22 de arbori orizontali ai M220 permit găurirea simultană în mai multe puncte pe toate suprafețele de montaj într-o singură poziționare, reducând timpul de configurare și durata ciclului cu 60-70% comparativ cu prelucrarea secvențială pe un singur arbore. Ideal pentru producătorii care produc 500+ variante de componente lunar.
Fabricarea frunzelor ușilor din lemn masiv
industrial workshopPrelucrarea frunzelor de ușă din lemn masiv (construcții cu montanți și șine sau cadre și panouri) necesitând profilarea muchiilor prin spindle de frezare 15 kW și găurire de precizie pentru montarea balamalelor, plasarea încuietorii și fixarea mânerului. Aria de lucru de 5510×1620 mm acomodează componente de ușă cu lățimea completă până la 2,4m fără operații de divizare, în timp ce unitatea de lamă 0-90° permite moulare pe muchie într-o singură trecere.
